卡車/拖車高強(qiáng)度部件腐蝕與氫脆控制及鋅鋁涂層解決方案
卡車和拖車作為公路物流運(yùn)輸?shù)暮诵难b備，其結(jié)構(gòu)部件和緊固系統(tǒng)長期承受復(fù)雜的服役載荷，包括石擊沖擊、粉塵侵蝕、溫度交變、機(jī)械振動以及化學(xué)腐蝕介質(zhì)的綜合作用。在此嚴(yán)苛工況下，高強(qiáng)度鋼制部件的腐蝕失效問題，尤其是氫致應(yīng)力腐蝕開裂（即氫脆），已成為制約商用車安全可靠運(yùn)營的關(guān)鍵技術(shù)瓶頸。
氫脆（Hydrogen Embrittlement, HE）是一種極具危險性的延遲斷裂失效模式（部件在無任何預(yù)警信號的情況下突然發(fā)生脆性斷裂）。
對于卡車和拖車運(yùn)營而言，結(jié)構(gòu)件或緊固件的突發(fā)性失效意味著停機(jī)停運(yùn)、交貨延遲及高昂的維修與間接損失。因此，如何在實(shí)現(xiàn)高效防腐的同時規(guī)避氫脆風(fēng)險，是商用車零部件表面處理技術(shù)的核心命題。
鋅鋁涂層作為一種非電解沉積的薄膜防腐體系，憑借其工藝過程中無氫析出的本質(zhì)安全特性，以及優(yōu)異的陰極防腐性能，已成為高強(qiáng)度鋼部件防腐保護(hù)領(lǐng)域的優(yōu)選方案。我們將從氫脆的產(chǎn)生機(jī)理、影響因素、鋅鋁涂層的技術(shù)原理與性能優(yōu)勢等維度，系統(tǒng)闡述這一解決方案在卡車/拖車行業(yè)中的應(yīng)用價值。
高強(qiáng)度鋼部件的氫脆問題：機(jī)理與影響因素
1、氫脆的本質(zhì)與高危對象
氫脆風(fēng)險主要存在于抗拉強(qiáng)度大于1000 N/mm2（或硬度大于320 HV）的高強(qiáng)度鋼中，這類材料廣泛用于卡車/拖車的高強(qiáng)度螺栓（10.9級及以上）、高強(qiáng)度螺母（10級及以上）、彈簧、結(jié)構(gòu)連接件等關(guān)鍵部位。其根本原因是原子氫擴(kuò)散進(jìn)入鋼的晶格結(jié)構(gòu)，在內(nèi)部應(yīng)力集中區(qū)域積聚，導(dǎo)致金屬鍵合力下降，并最終引發(fā)延遲性脆性斷裂。
根據(jù)DIN 50969-1標(biāo)準(zhǔn)的描述，氫致應(yīng)力腐蝕開裂是多種因素協(xié)同作用的結(jié)果，其影響因素可歸納為以下三個層面。
2、三大影響因素
2.1 材料層面
鋼材在冶煉和軋制過程中可能產(chǎn)生的結(jié)構(gòu)缺陷、非金屬夾雜物、微觀雜質(zhì)或殘余應(yīng)力，這些構(gòu)成了氫脆發(fā)生的材料基礎(chǔ)。高強(qiáng)度馬氏體組織對氫的敏感性尤為突出。
2.2 制造層面
在部件的成形、淬火硬化或熱處理等加工制造環(huán)節(jié)中引入的缺陷，如微裂紋、變形帶或不均勻組織，進(jìn)一步增加了材料對氫的敏感性。
2.3 涂層/表面處理層面
這是氫脆問題最常被關(guān)注的環(huán)節(jié)。在傳統(tǒng)的電鍍前處理工序中，酸洗（使用硫酸或鹽酸）會在處理槽中產(chǎn)生原子態(tài)氫；而電鍍沉積過程本身也會在陰極（即被鍍件表面）大量析出氫氣。這些原子氫極易擴(kuò)散進(jìn)入鋼基體內(nèi)部。
在實(shí)際工況中，往往是上述多種因素的疊加效應(yīng)最終導(dǎo)致了部件失效，且通常在失效前沒有任何可被肉眼觀測的損傷跡象。
3、氫脆斷裂的漸進(jìn)式微觀過程
擴(kuò)散進(jìn)入鋼內(nèi)部的氫原子會遷移至高拉伸應(yīng)力區(qū)域，如晶界、內(nèi)外部缺口、穿孔邊緣或毛刺等缺陷處。氫原子在這些位置逐漸積聚，持續(xù)削弱金屬鍵合力，直至形成微觀裂紋。雖然微裂紋的形成暫時緩解了該局部區(qū)域的應(yīng)力狀態(tài)，但裂紋尖端隨即產(chǎn)生新的應(yīng)力集中，進(jìn)而吸引更多氫原子聚集、弱化、擴(kuò)展。如此反復(fù)迭代，當(dāng)剩余有效截面不再能承受外部拉伸載荷時，即發(fā)生突發(fā)性的延遲脆性斷裂。整個過程可能持續(xù)數(shù)小時至數(shù)月不等，具有極強(qiáng)的隱蔽性和不可預(yù)測性。
傳統(tǒng)防腐涂層的氫脆風(fēng)險和局限
1、電鍍鋅工藝的固有缺陷
電鍍鋅是緊固件行業(yè)應(yīng)用最廣泛的防腐工藝之一，但其工藝鏈中存在兩個關(guān)鍵的氫源。其一，前處理階段的酸洗工序使用硫酸或鹽酸去除氧化皮和銹蝕，該過程產(chǎn)生的原子氫會滲透進(jìn)入鋼的微觀結(jié)構(gòu)。其二，電沉積過程中陰極反應(yīng)析出大量氫氣，同樣構(gòu)成氫滲透風(fēng)險。對于抗拉強(qiáng)度超過1000 N/mm2的高強(qiáng)度鋼而言，電鍍鋅涂層雖能提供約96-200小時的中性鹽霧試驗(yàn)（依據(jù)ISO 9227標(biāo)準(zhǔn)）耐蝕性，但其引發(fā)氫脆的風(fēng)險使其不適用于關(guān)鍵安全部件。
2、去氫處理的局限性
根據(jù)ISO 9587（降低鋼鐵氫脆風(fēng)險的預(yù)處理標(biāo)準(zhǔn)）和ASTM F1941的規(guī)定，電鍍后可通過回火去氫處理（通常在190–230°C溫度下保溫4–8小時）使?jié)B入的氫向外擴(kuò)散。然而，去氫效果高度依賴于鍍層結(jié)構(gòu)，致密的電鍍層可能阻礙氫的逸出路徑。此外，去氫處理必須在電鍍完成后的極短時間內(nèi)（通常要求4小時以內(nèi)）進(jìn)行，工藝窗口狹窄。該工序不僅增加了生產(chǎn)成本和周期，而且無法完全保證氫的徹底去除，殘余風(fēng)險依然存在。
3、熱鍍鋅的適用性局限
熱鍍鋅雖能提供較好的耐蝕性，但其典型涂層厚度一般都>65μm，導(dǎo)致螺紋件需進(jìn)行二次攻絲或回牙處理才能保證裝配精度。此外，450°C左右的浸鋅溫度可能對已經(jīng)經(jīng)過淬火回火處理的高強(qiáng)度鋼的力學(xué)性能產(chǎn)生不利影響。因此，熱浸鍍鋅在高精度緊固件和高強(qiáng)度結(jié)構(gòu)件領(lǐng)域的適用性受到較大限制。
鋅鋁涂層：本質(zhì)安全的防腐解決方案
1、技術(shù)原理與涂層結(jié)構(gòu)
鋅鋁涂層是一種非電解沉積的無機(jī)金屬涂層體系，由大量微小的鋅片和鋁片通過無機(jī)基質(zhì)（通常為硅酸鹽類粘結(jié)劑）連接形成層狀結(jié)構(gòu)。其技術(shù)規(guī)范由國際標(biāo)準(zhǔn)ISO 10683（適用于螺紋緊固件）和EN 13858（適用于非螺紋緊固件及其他零部件）進(jìn)行規(guī)定。
涂層通常由底涂和面涂兩層構(gòu)成模塊化體系：底涂為含鋅片的主體防腐層，決定了涂層的陰極防腐能力；面涂則在底涂基礎(chǔ)上提供附加功能，如化學(xué)品耐受性、摩擦系數(shù)調(diào)節(jié)、顏色標(biāo)識、電氣絕緣/導(dǎo)電性等。涂層總厚度通?？刂圃?/span>8–20 μm范圍內(nèi)，遠(yuǎn)低于熱浸鍍鋅的厚度，卻能在中性鹽霧試驗(yàn)中實(shí)現(xiàn)240-1500小時以上的耐蝕性（具體取決于涂層規(guī)格和厚度等級）。
2、雙重防腐機(jī)制
屏障保護(hù)：層疊排列的鋅片和鋁片形成致密的物理屏障層，有效阻隔水分、氧氣和腐蝕性介質(zhì)（如道路融雪劑中的氯鹽）向鋼基體的滲透。
犧牲性陰極保護(hù)：鋅作為比鐵更活潑的金屬（電位更負(fù)），在腐蝕環(huán)境中優(yōu)先發(fā)生氧化溶解，即“犧牲”自身來保護(hù)鋼基體。即使涂層局部受損（如石擊、劃傷），暴露的鋼基體仍能獲得周圍鋅層提供的電化學(xué)保護(hù)，這是鋅鋁涂層優(yōu)于普通有機(jī)涂料（僅提供屏障保護(hù)）的關(guān)鍵所在。
3、規(guī)避氫脆的核心優(yōu)勢
鋅鋁涂層之所以成為高強(qiáng)度鋼部件防腐的優(yōu)選方案，根本原因在于其工藝全鏈條的“無氫”特性：
3.1 前處理無酸洗
鋅鋁涂層的前處理采用堿性水溶液脫脂清洗與鋼丸（shot blasting）機(jī)械噴砂除銹的組合工藝，替代了傳統(tǒng)的酸洗工序。堿洗去除油脂和污物，噴砂通過鋼丸的機(jī)械撞擊去除氧化皮和銹蝕。兩種工序均不產(chǎn)生原子氫，從根源上杜絕了前處理環(huán)節(jié)的氫滲透風(fēng)險。
3.2 涂覆過程無電解
鋅鋁涂層通過浸甩或噴涂等物理方式施涂于工件表面，隨后在180–320°C溫度下固化交聯(lián)。整個涂覆過程不涉及電化學(xué)沉積反應(yīng)，因此不會在工件表面產(chǎn)生任何氫氣析出。
3.3 固化過程促進(jìn)氫逸出
ISO 10683標(biāo)準(zhǔn)中明確指出，鋅鋁涂層對氫具有較高的滲透性。即使在前處理階段（如允許的磷化工序）中有微量氫被吸收，后續(xù)的高溫固化過程也能促使氫向外擴(kuò)散逸出，進(jìn)一步降低殘余風(fēng)險。
工藝流程與涂裝方式
1、標(biāo)準(zhǔn)工藝流程
鋅鋁涂層的典型施工流程包括：堿性脫脂清洗 → 機(jī)械噴砂除銹 → 鋅片底涂涂覆 → 固化（通常180–320°C）→ 面涂涂覆（如需要）→ 二次固化 → 質(zhì)檢出廠。其中，清潔與涂覆之間的間隔應(yīng)盡可能縮短，以防止二次氧化。
2、涂裝方式選擇
根據(jù)部件的尺寸、形狀和批量要求，鋅鋁涂層的施涂方式主要分為兩類：

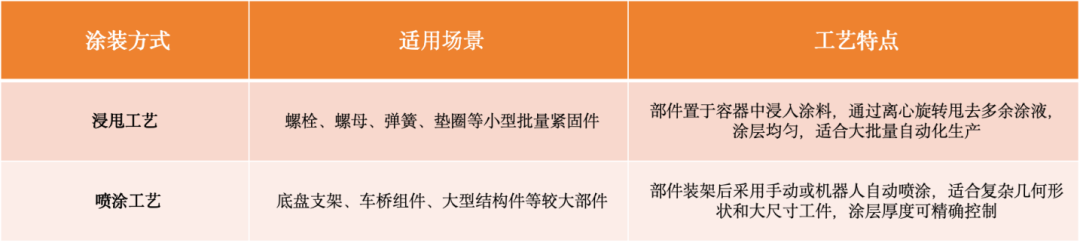

圖1：涂裝方式的選擇
鋅鋁涂層的綜合性能優(yōu)勢
除了規(guī)避氫脆這一核心優(yōu)勢外，鋅鋁涂層在多個維度展現(xiàn)出對商用車部件的適用性：

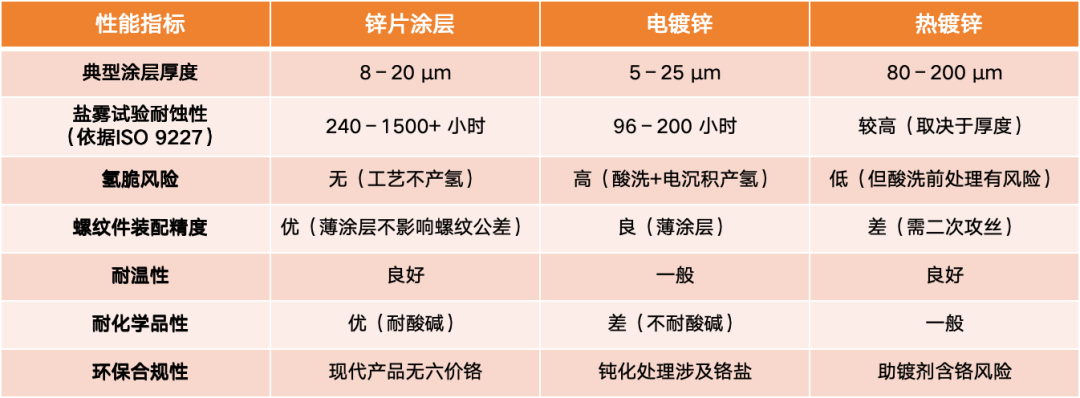

圖2：鋅片圖冊個的綜合性能優(yōu)勢對比
注：以上數(shù)據(jù)為行業(yè)通用參考范圍，實(shí)際性能因具體產(chǎn)品配方和工藝參數(shù)而異。
此外，鋅鋁涂層還具備良好的導(dǎo)電性能（當(dāng)面涂不含有機(jī)絕緣層時），可通過面涂配方靈活調(diào)節(jié)摩擦系數(shù)以滿足緊固件的擰緊扭矩控制要求，且不易出現(xiàn)熱松弛（warm-loosening）現(xiàn)象，這對于卡車/拖車中承受交變熱載荷的部件尤為重要。
卡車/拖車領(lǐng)域的典型應(yīng)用
在卡車和拖車領(lǐng)域，鋅鋁涂層的應(yīng)用已覆蓋多類關(guān)鍵部件：
1、高強(qiáng)度緊固件
包括10.9級及12.9級高強(qiáng)度螺栓、10級及以上螺母、輪轂螺栓、底盤連接螺栓等，這些是氫脆高危部件，也是鋅鋁涂層最核心的應(yīng)用場景。
2、彈簧及彈性元件
懸架彈簧、板簧卡箍、彈簧墊圈等承受高應(yīng)力的彈性部件，對氫脆尤為敏感，鋅鋁涂層可為其提供安全的防腐解決方案。
3、底盤結(jié)構(gòu)件
車架縱梁連接件、橫梁支架、鞍座組件等結(jié)構(gòu)性承載部件，在道路環(huán)境中長期暴露于融雪劑和泥水侵蝕，需要可靠的長效防腐保護(hù)。
4、掛車連接與鎖止機(jī)構(gòu)
牽引銷、鎖止機(jī)構(gòu)、支腿調(diào)節(jié)螺桿等功能部件，既承受高機(jī)械載荷又面臨嚴(yán)苛腐蝕環(huán)境，鋅鋁涂層的薄涂層特性不影響其運(yùn)動精度和裝配配合。
技術(shù)標(biāo)準(zhǔn)與行業(yè)規(guī)范
鋅鋁涂層在卡車/拖車領(lǐng)域的應(yīng)用受到以下主要國際標(biāo)準(zhǔn)的規(guī)范：

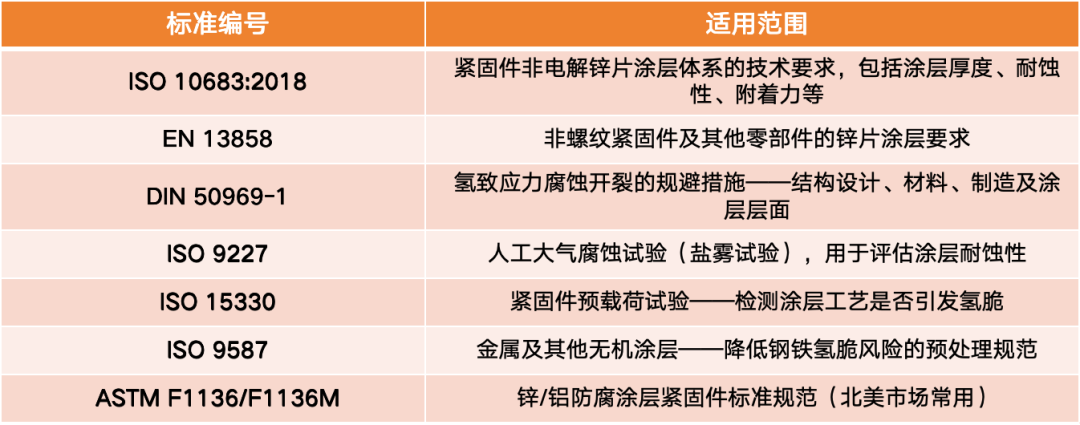

圖3：技術(shù)標(biāo)準(zhǔn)也行業(yè)規(guī)范
值得注意的是，自2017年6月起，含六價鉻Cr(VI)的鋅鋁涂層在歐洲已被處于嚴(yán)格限制和逐步收緊的監(jiān)管狀態(tài)。當(dāng)前行業(yè)主流產(chǎn)品均采用無六價鉻配方，符合歐盟REACH法規(guī)和RoHS指令的環(huán)保要求。這一趨勢在全球商用車供應(yīng)鏈中已得到廣泛認(rèn)可和執(zhí)行。
經(jīng)濟(jì)性分析與價值評估
在商用車全生命周期成本的視角下，鋅鋁涂層的經(jīng)濟(jì)價值遠(yuǎn)超其初始涂裝成本?？ㄜ嚭屯宪嚨母邞?yīng)力結(jié)構(gòu)件或緊固系統(tǒng)一旦因腐蝕或氫脆發(fā)生失效，所造成的后果包括：車輛非計劃停機(jī)導(dǎo)致的運(yùn)營損失、延誤交貨的違約成本、應(yīng)急維修的高額費(fèi)用、備件更換和人工成本，以及潛在的安全事故賠償。這些間接損失與涂層體系的成本相比，往往不在同一數(shù)量級。
鋅鋁涂層體系通過提供高性能的陰極腐蝕保護(hù)、消除工藝相關(guān)的氫脆風(fēng)險、延長部件的防腐壽命，實(shí)現(xiàn)了對高價值資本貨物（卡車/拖車）的可靠保護(hù)和長期保值。對于追求高可靠性和低維護(hù)成本的商用車運(yùn)營商和整車制造商而言，鋅鋁涂層是真正的"高性價比"選擇。
總結(jié)
在卡車和拖車的高強(qiáng)度部件防腐領(lǐng)域，氫脆是一個不可忽視的系統(tǒng)性技術(shù)風(fēng)險。鋅鋁涂層憑借其非電解涂覆工藝的本質(zhì)安全特性、優(yōu)異的陰極防腐性能、極薄的涂層厚度以及靈活的功能化定制能力，已成為商用車行業(yè)高強(qiáng)度鋼部件腐蝕防護(hù)的標(biāo)桿解決方案。
隨著全球商用車輕量化、電動化趨勢的推進(jìn)，以及對零部件可靠性和環(huán)保合規(guī)性要求的不斷提升，鋅鋁涂層技術(shù)將在商用車防腐領(lǐng)域發(fā)揮更加關(guān)鍵的作用。
上一篇：聚勢山城 共話未來 | 世晟集團(tuán)亮相2025汽車防腐蝕老化與緊固連接年會
下一篇：沒有了！
