正航儀器設備技術繼電器觸點斷開容量
1.觸點性能
1.2觸點斷開容量

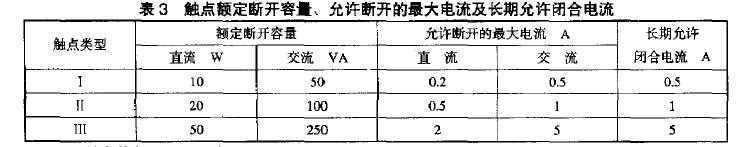

繼電器觸點應能斷開電壓不大于250V、時間常數為(5 士0.75) ms或(40 土6)ms的直流有感負荷電路或電壓不大于250V交流電路(CDS=0.4土0.1在觸點的額定斷開容量下，允許觸點斷開的電流一般按表3選取。

1.3觸點的長期允許閉合電流
長期允許閉合電流一般按表3選取
1.4 過載能力
觸點應能可靠地閉合和斷開1.5倍額定斷開容量10次，無持續電弧，如有特殊要求，應由企業產品標準規定。
1.5觸點的接觸時間差
由企業產品標準規定回
1.6電壽命
在規定的負荷條件下，繼電器的電壽命為103次或由企業產品標準規定。電壽命試驗速率為1800次，此后，繼電器主要性能應符合5.5~5.8的要求，并能承受5.12.2.5規定的試驗電壓值，元絕緣擊穿或閃絡現象。
1.7機械壽命
對繼電器施加額定輸入激勵量，他點不帶負荷，應能可靠動作和返回5X 103次或由企業產品標準規定，機械壽命試驗速率為丑劇次/h，此后，其性能仍應符合5.5~5.8的要求。繼電器的動作時間允許變化為規定值的1.2倍。
繼電器經機械壽命試驗后，應無機械零件發生性變形等損壞現象。
2.承受摞動能力
2.1承受振動響應能力
繼電器在工作位置肘，應能承受JB/T9568-2000中規定的振動響應試驗，試驗的嚴酷等級一般為1級，如有其他特殊要求，則由企業產品標準規定.試驗時，輸入激勵量為零，繼電器不應誤動，
輸出電路改變正常狀態的時間不超過100us，輸入激勵量為額定值，不應出現釋放狀態。試驗后，繼電器不應受到機械損壞，其性能仍應符合5.5 ~5.8規定的要求。
